一、产品描述：
人们在开采挖取大量的地下矿时，地表的泥土会随之塌陷、沉降，这样会对建立在地表上的杆塔造成极大的安全隐患。早期电力部门都是采用大量的工作人员实地巡察方法，这样不仅消耗时间，而且效率非常低。而杆塔倾斜、倒塌，沉降等线路事故随时可能发生，肉眼难以实时预测杆塔沉降隐患的发生，于是通过输电线路杆塔北斗沉降在线监测系统可以在杆塔倾斜沉降前发出预警，为供电力部门采取相应的措施，这样就可以避免隐患发生或减少隐患事故带来的损失。
二、工作原理：

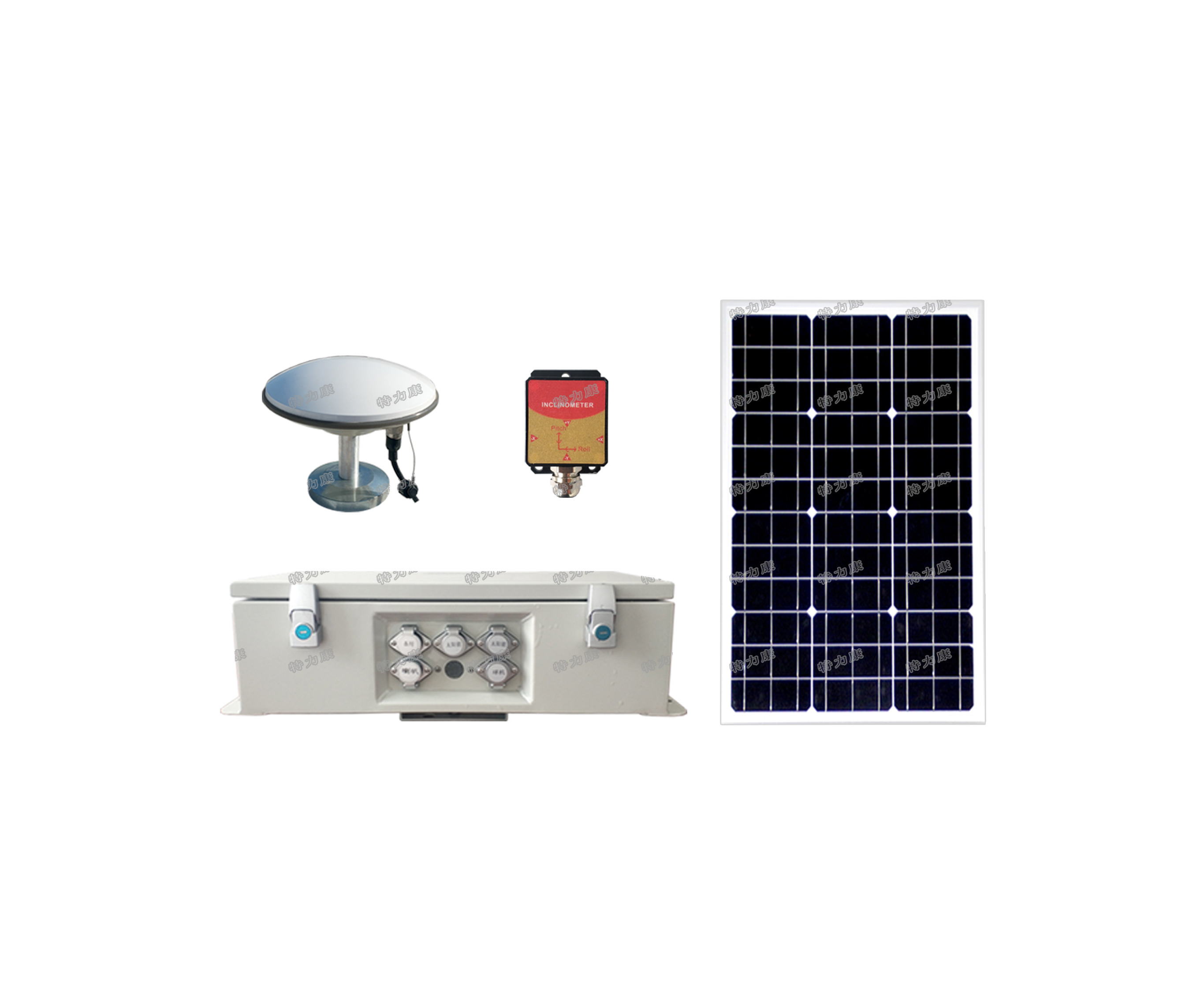

输电线路杆塔北斗沉降在线监测系统是由北斗接收机、4G传输模块、太阳能板供电装置和后台监控软件等组成，可以接入各种类型的杆塔，建立统一的系统。采用北斗定位技术对输电线路杆塔沉降进行实时监测，后台对采集的数据使用4G无线网络传输模式，输电铁塔管理养护单位通过该系统可以随时了解各杆塔倾斜的实时状况，保障电网安全稳定运行可靠。
三、产品功能：
北斗接收器及其配套设备可实时监控采集相关数据传输到监控中心并显示；
检测系统无人值守，有人照看、自动运行，年运行可靠率99%以上；
无光照条件下，可满足7天以上长时间可靠运行（根据项目需要，可以增加续航时间）；
提供高质量的双频北斗测量数据，实时获得毫米级精度的位置数据；
可采用光纤通讯，将数据传输到控制中心实时处理；
北斗接收机天线为大地测量型天线；
自动解算数据,z短反应时间可为几分钟到几小时,并实时进行网平差,自动评估监测结果；
实时监测变形点的空间位移、确定铁塔变形状况、几何线形等;
准实时显示和分析形变量，可间断性评估的健康状况;
设定日常信报警系统，web发布以及短消息e-mail方式报警，随时随地掌握铁塔变形点的动态；
自动生成报表，报表周期可自行设置，如一周、一天等，报表输出信息也可以自动添加或删除。
四、技术参数：
精度指标：水平精度：±2.5mm＋0.5ppm；垂直精度：±5mm＋0.5ppm；
信号跟踪：冷启动时间＜50s；温启动时间＜30s；热启动时间＜15s；信号重捕获＜1s
RTK初始化时间：＜10s
初始化可靠性：典型＞99.9%
电气参数：功耗＜7.5W；电压：7~28V DC
重量：1.3KG
物理尺寸：237×53×134
撞击和振动：抗2m跌落
指示：5个LED指示灯
数据输出：RTCM3.2 MSM4
接口方式：RJ45 RS232
GNSS天线接口：1/2/4个
无线尺寸：147×61.8mmm
街头形式：TNC阴头
物理性能：工作温度：-45°C~±85°C
湿度：95%不冷凝
湿度：美国NGS认证：是
五、总结：
输电线路杆塔北斗沉降在线监测系统可实现高精度定位和数据传输功能，为及时发现和处理线路沉降等地质灾害，全面提升输电线路杆塔养护管理水平，同样在国内具有带动示范意义。经过多年的努力现今在大部分地市均拥有了大量工程案例，同时设立各地市办事处，表示欢迎合作共赢的代理合作客户
如您对我司输电线路杆塔北斗沉降在线监测系统产品需了解更多，欢迎联系特力康科技公司任哈哈： ①③⑥⑧②③⑤①⑥③⑤； 扣叩：①⑨②0⑥⑦①⑨②⑦
公司网站；//www.sztlk.com
定制产品，报价为市场当前发布时参考区间价，实际价电议。
七、注意事项：
1，应注意避免设备掉落在地面上，或者受到其他物体较强的冲击；
2，应注意避免太阳能板受外界较强冲击，造成太阳能板破损；
3，安装时应尽量让太阳能板对着阳光方向；
4，安装设备时应关断电源开关，在安装完成后再打开带能源开关；
5，严禁私自拆卸结构或电路板，未经授权私自拆卸设备将失去保修权。
